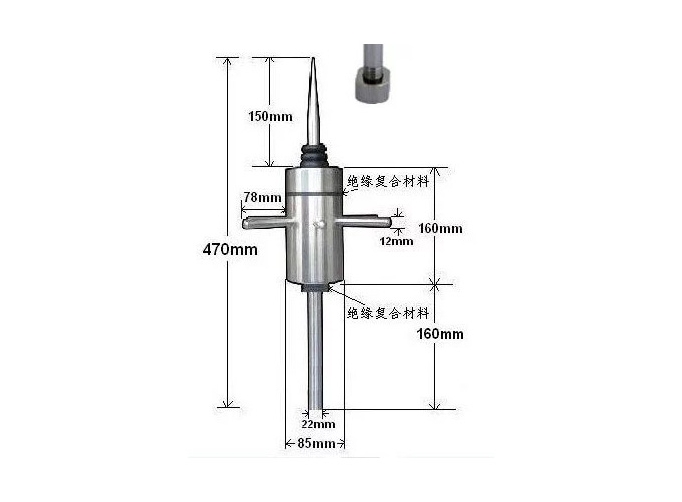

離子避雷針 OML-ESE/F3-
避雷針工作原理：
OML-ESE/F3離子避雷針（預放電避雷針）是在傳統避雷針放電原理的基礎上，引入了“促進電離”這一預防電型避雷針的基本特性，從而達到了比普通避雷針更早的先導放電，擴大了保護半徑，提高了安全系數。在雷電條件下，當雷電下行先導接近地面時，任何導電的表面均會產生一個上行先導。在被動避雷針的情況下，只有在長時間的電荷重聚之后，才會傳播上行先導。離子避雷針的上行先導的激發時間大大縮短。
在雷電放電之前的高靜態電場特性情況下，OML-ESE/F3離子提前放電接閃器在針尖會產生可控幅度和頻率的脈沖，這使避雷針產生一個上行先導并向上傳播，從而截獲雷云里發出的下行先導，達到最先放電的目的。由于其特殊設計的電離過程使之能較其他鄰近高點提前產生上行先導，從而達到最先放電的目的。這個觸發時間的提前值，被稱為預放電時間△T。這是考核預放電型避雷針（ESE型避雷針）性能的主要指標。
對于預放電時間，NFC17-102標準中定義為：提前放電避雷針發出的上行先導平均啟動時間對于簡單型避雷針發出的上行先導平均啟動時間的平均值之差。這是高壓實驗室中，在相同測試條件下將一個ESE避雷針與一個簡單型避雷針相比較，得出的結果計算而成，是一個試驗統計數據。
避雷針特性：
1、最快的搶先放電時間，即優先引雷入地，保護半徑大大增加。
2、落雷更準確，減小了雷擊點落于非避雷針體的概率。
3、在相同的安裝高度下，比普通避雷針的保護半徑大數倍。
4、純物理結構型避雷針，內部無電子器件，無老化，免維護。
5、OML-ESE/F3離子避雷針安裝簡單：重量輕，不需加裝同軸屏蔽電纜。
6、外型美觀，選用不銹鋼材料，可安裝于環境惡劣場所。
離子避雷針保護半徑：
不同安裝高度的OML-ESE/F3F3離子避雷針對各類防雷建筑物的防雷保護半徑（Rp） | |||||||||
OML-ESE/F3離子避雷針的安裝高度 | H=OML-ESE/F3避雷針在被保護物水平面上的高度 | ||||||||
2 | 3 | 4 | 5 | 6 | 8 | 10 | 20 | 40 | |
第一類防雷建筑物 | 32 | 48 | 65 | 79 | 79 | 79 | 79 | 80 | 77 |
第二類防雷建筑物 | 40 | 59 | 78 | 97 | 97 | 98 | 99 | 102 | 105 |
第三類防雷建筑物 | 44 | 65 | 86 | 107 | 107 | 108 | 109 | 113 | 118 |
離子避雷針設計說明：
1、按被保護建筑物的面積、高度、所在地雷電日數及地理環境校正系數、建筑物使用性質等確定建筑物防雷類別。
2、用防雷類別和建筑物的面積，確定選用一支或數支IF3離子避雷針。
3、引下線（下導體）應與建筑物主鋼筋電氣連結，或按規定做二根或二根以上引下線 （下導體）。
4、引下線（下導體）應作斷接卡和在附近地面作絕緣防護。
5、接地體，接地電阻，防雷地網應按防雷標準GB50057-94要求執行。
